VEN-D serie

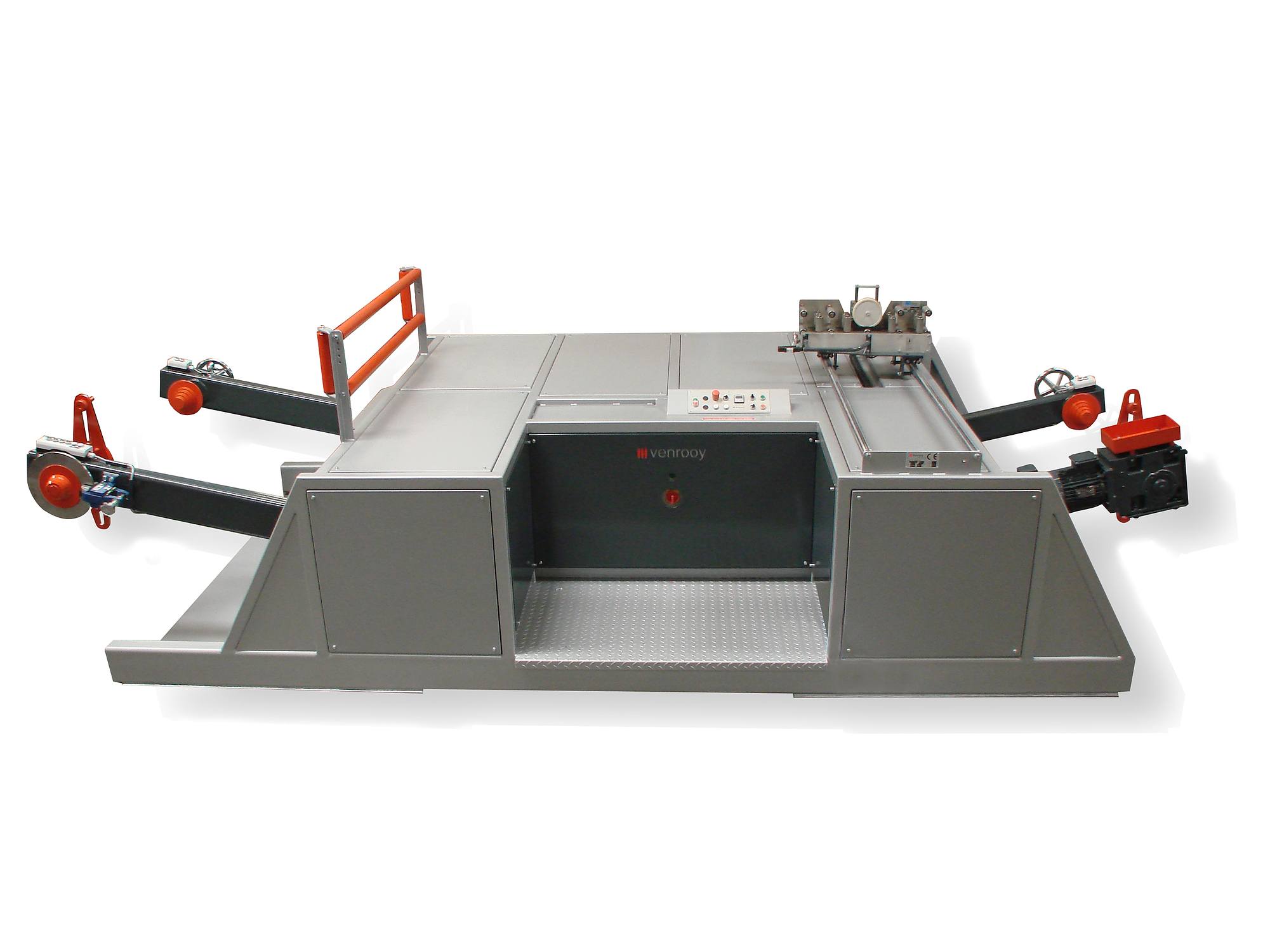

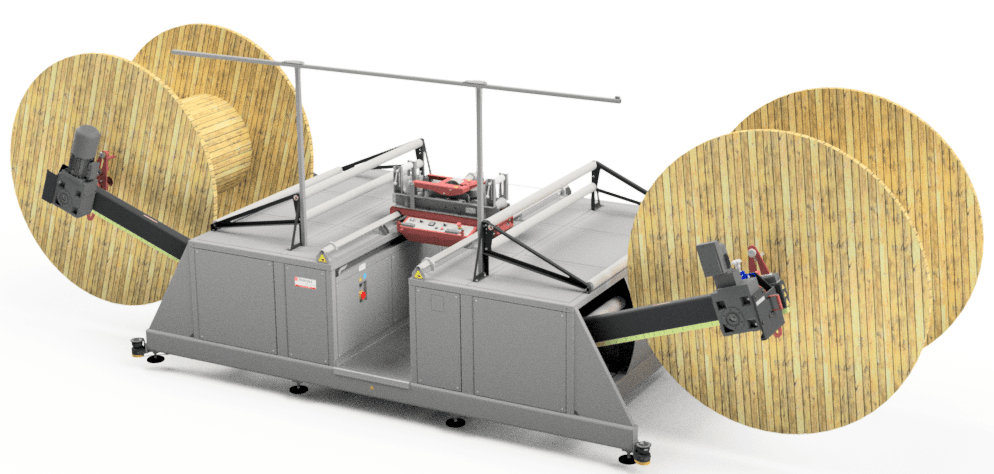

Bei den Wickelmaschinen des Typs VEN-D handelt es sich um elektrisch angetriebene Auf- und Abwickelmaschinen mit elektrischem Haspelantrieb (400 V). Sie sind mit einer CE-Kennzeichnung versehen. Verschiedene Ausführungen sind lieferbar: D1530, D3030, D2540, D3030 und D5050.  Die ersten beiden Ziffern stehen für die Tragfähigkeit an der Aufwickelseite, die dritte und vierte Ziffer für die Tragfähigkeit an der Abwickelseite (z. B.: die Tragfähigkeit der D1530 beträgt 1,5 bzw. 3,0 Tonnen). Die Maschine hat ein elektro-hydraulisches Hebe- und Klemmsystem mit Haspelnachklemmung. Es sind verschiedene Haspelabmessungen möglich. Die Drehzahl der Haspel ist bis 50 Umdrehungen pro Minute stufenlos regelbar. Die Maschine kann mithilfe einer sehr übersichtlichen Bedientafel leicht von einer Person bedient werden.

Technische Daten

  • Elektrischer Haspelantrieb (400 V)
  • Elektro-hydraulisches Hebe- und Klemmsystem (autom. Nachklemmung)
  • Haspelabmessungen nach Rücksprache mit dem Kunden
  • Drehzahl der Haspel stufenlos regelbar von 0 – 50 U/min.
  • Antrieb auf der Aufwickelseite mittels eines Motorreduktors mit Verschlusskonen bzw. Pinolen und einem Mitnehmer
  • Drehzahl der Haspel stufenlos regelbar von 0 – 50 U/min.
  • Abwickelseite mit einstellbarer (in Bezug auf das Gewicht) mechanischen Bremseinrichtung
  • Eingangsführungsrollen für die Kabelführung
  • Verschiedene Messgeräte
  • Sehr übersichtliche Bedientafel
  • Leichte Bedienung durch eine Person
  • Mit CE-Kennzeichnung

Optionen

  • Auf der Antriebsachse anzubringende Ringtrommel
  • Roll-on/Roll-off-Antrieb auf der Abwickelseite (Einführen des Kabels/Aufrollen des Kabelendes)
  • Verschiedene andere Längenmessgeräte (u. a. für Stahlkabel geeignet)
  • Digitaler Zähler
  • Verschiedene Kabelscheren
  • Schutzverkleidung der Haspel
